0.前言

redis是KV型的内存数据库, 数据库存储的核心就是Hash表, 我们执行select命令选择一个存储的db之后, 所有的操作都是以hash表为基础的, 下面会分析下redis的hash数据结构和实现.

1.hash数据结构

/*Hash表一个节点包含Key,Value数据对 */
typedef struct dictEntry {
    void *key;
    union {
        void *val;
        uint64_t u64;
        int64_t s64;
        double d;
    } v;
    struct dictEntry *next; /* 指向下一个节点, 链接表的方式解决Hash冲突 */
} dictEntry;

/* 存储不同数据类型对应不同操作的回调函数 */
typedef struct dictType {
    unsigned int (*hashFunction)(const void *key);
    void *(*keyDup)(void *privdata, const void *key);
    void *(*valDup)(void *privdata, const void *obj);
    int (*keyCompare)(void *privdata, const void *key1, const void *key2);
    void (*keyDestructor)(void *privdata, void *key);
    void (*valDestructor)(void *privdata, void *obj);
} dictType;

typedef struct dictht {
    dictEntry **table; /* dictEntry*数组,Hash表 */
    unsigned long size; /* Hash表总大小 */
    unsigned long sizemask; /* 计算在table中索引的掩码, 值是size-1 */
    unsigned long used; /* Hash表已使用的大小 */
} dictht;

typedef struct dict {
    dictType *type;
    void *privdata;
    dictht ht[2]; /* 两个hash表,rehash时使用*/
    long rehashidx; /* rehash的索引, -1表示没有进行rehash */
    int iterators; /*  */
} dict;

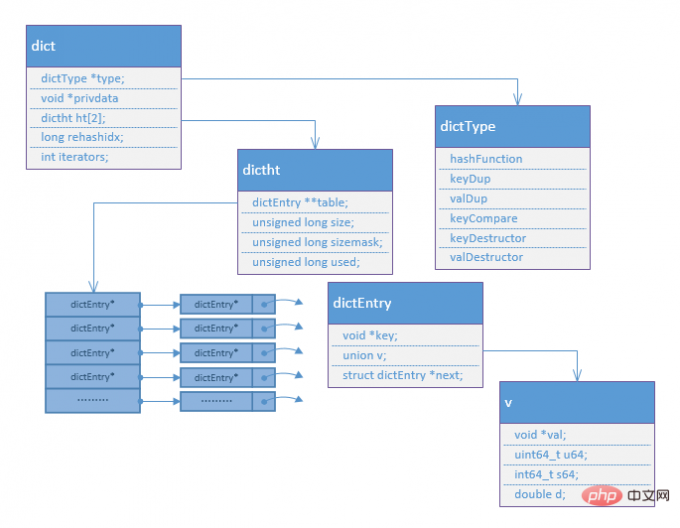

2.hash数据结构图

3.渐进式hash说明

dict中ht[2]中有两个hash表, 我们第一次存储数据的数据时, ht[0]会创建一个最小为4的hash表, 一旦ht[0]中的size和used相等, 则dict中会在ht[1]创建一个size*2大小的hash表, 此时并不会直接将ht[0]中的数据copy进ht[0]中, 执行的是渐进式rehash, 即在以后的操作(find, set, get等)中慢慢的copy进去, 以后新添加的元素会添加进ht[0], 因此在ht[1]被占满的时候定能确保ht[0]中所有的数据全部copy到ht[1]中.

4.创建hash表

创建hash表过程非常简单,直接调用dictCreate函数, 分配一块内存,初始化中间变量即可.

dict *dictCreate(dictType *type, void *privDataPtr)
{
     /*分配内存*/
    dict *d = zmalloc(sizeof(*d));
     /*初始化操作*/
    _dictInit(d,type,privDataPtr);
    return d;
}

5.添加元素

hash表中添加元素,首先判断空间是否足够, 然后计算key对应的hash值, 然后将需要添加的key和value放入表中.

int dictAdd(dict *d, void *key, void *val)
{
     /*添加入hash表中, 返回新添加元素的实体结构体*/
    dictEntry *entry = dictAddRaw(d,key);

    if (!entry) return DICT_ERR;
     /*元素val值放入元素实体结构中*/
    dictSetVal(d, entry, val);
    return DICT_OK;
}
/*
*添加元素实体函数
*/
dictEntry *dictAddRaw(dict *d, void *key)
{
    int index;
    dictEntry *entry;
    dictht *ht;

    if (dictIsRehashing(d)) _dictRehashStep(d);

    /*根据key值计算新元素在hash表中的索引, 返回-1则表示元素已存在, 直接返回NULL*/
    if ((index = _dictKeyIndex(d, key)) == -1)
        return NULL;

    /*如果在进行rehash过程,则新元素添加到ht[1]中, 否则添加到ht[0]中 */
    ht = dictIsRehashing(d) ? &d->ht[1] : &d->ht[0];
    entry = zmalloc(sizeof(*entry));
    entry->next = ht->table[index];
    ht->table[index] = entry;
    ht->used++;

    /*设置元素key*/
    dictSetKey(d, entry, key);
    return entry;
}
/*
*计算索引的函数
*/
static int _dictKeyIndex(dict *d, const void *key)
{
    unsigned int h, idx, table;
    dictEntry *he;

    /* 判断hash表是否空间足够, 不足则需要扩展 */
    if (_dictExpandIfNeeded(d) == DICT_ERR)
        return -1;

    /* 计算key对应的hash值 */
    h = dictHashKey(d, key);
    for (table = 0; table <= 1; table++) {
          /*计算索引*/
        idx = h & d->ht[table].sizemask;
        /*遍历冲突列表, 判断需要查找的key是否已经在冲突列表中*/
        he = d->ht[table].table[idx];
        while(he) {
            if (dictCompareKeys(d, key, he->key))
                return -1;
            he = he->next;
        }
        if (!dictIsRehashing(d)) break;
    }
    return idx;
}
/*
*判断hash表是否需要扩展空间
*/
static int _dictExpandIfNeeded(dict *d)
{
    /*redis的rehash采用的渐进式hash, rehash时分配了原来两倍的内存空间, 在rehash阶段空间必定够用*/
    if (dictIsRehashing(d)) return DICT_OK;

    /* hash表是空的需要初始化空间, 默认是4*/
    if (d->ht[0].size == 0) return dictExpand(d, DICT_HT_INITIAL_SIZE);

    /* 已使用空间满足不了设置的条件*/
    if (d->ht[0].used >= d->ht[0].size &&
        (dict_can_resize ||
         d->ht[0].used/d->ht[0].size > dict_force_resize_ratio))
    {
          /*扩展空间, 使用空间的两倍*/
        return dictExpand(d, d->ht[0].used*2);
    }
    return DICT_OK;
}

/*
*扩展空间或者初始化hash表空间
*/
int dictExpand(dict *d, unsigned long size)
{
    dictht n;
     /* 对需要分配大小圆整为2的倍数 */
    unsigned long realsize = _dictNextPower(size);

    /* 如果空间足够则表明调用错误 */
    if (dictIsRehashing(d) || d->ht[0].used > size)
        return DICT_ERR;

    n.size = realsize;
    n.sizemask = realsize-1;
    n.table = zcalloc(realsize*sizeof(dictEntry*));
    n.used = 0;

     /*hash表为空初始化hash表*/
    if (d->ht[0].table == NULL) {
        d->ht[0] = n;
        return DICT_OK;
    }

    /*新分配的空间放入ht[1], 后面一步一步进行rehash*/
    d->ht[1] = n;
    d->rehashidx = 0;
    return DICT_OK;
}

6.查找元素

查找元素过程,首先计算hash值, 然后计算在ht[0]和ht[1]中索引位置, 进行查找.

dictEntry *dictFind(dict *d, const void *key)
{
    dictEntry *he;
    unsigned int h, idx, table;

    if (d->ht[0].size == 0) return NULL;

     /*如果正在进行rehash, 执行一次rehash*/
    if (dictIsRehashing(d)) _dictRehashStep(d);

    h = dictHashKey(d, key);

     /*由于可能正在rehash, 因此要从ht[0]和ht[1]中分别进行查找, 找不到返回NULL*/
    for (table = 0; table <= 1; table++) {
        idx = h & d->ht[table].sizemask;
        he = d->ht[table].table[idx];
          /*遍历冲突列表查找元素*/
        while(he) {
            if (dictCompareKeys(d, key, he->key))
                return he;
            he = he->next;
        }
        if (!dictIsRehashing(d)) return NULL;
    }
    return NULL;
}

7.删除元素

删除元素首先查找元素, 然后将元素从hash表中移除即可, 调用dictDelete删除元素, 会同时删除元素所占空间

int dictDelete(dict *ht, const void *key) {
    return dictGenericDelete(ht,key,0);
}

static int dictGenericDelete(dict *d, const void *key, int nofree)
{
    unsigned int h, idx;
    dictEntry *he, *prevHe;
    int table;

    if (d->ht[0].size == 0) return DICT_ERR;

    if (dictIsRehashing(d)) _dictRehashStep(d);
    h = dictHashKey(d, key);

    for (table = 0; table <= 1; table++) {
        idx = h & d->ht[table].sizemask;
        he = d->ht[table].table[idx];
        prevHe = NULL;
          /*查找元素到元素,进行删除操作, 并释放占用的内存*/
        while(he) {
            if (dictCompareKeys(d, key, he->key)) {
                /* Unlink the element from the list */
                if (prevHe)
                    prevHe->next = he->next;
                else
                    d->ht[table].table[idx] = he->next;
                if (!nofree) {
                    dictFreeKey(d, he);
                    dictFreeVal(d, he);
                }
                zfree(he);
                d->ht[table].used--;
                return DICT_OK;
            }
            prevHe = he;
            he = he->next;
        }
        if (!dictIsRehashing(d)) break;
    }
    return DICT_ERR; /* not found */
}

hash命令

hash命令操作都比较简单，需要注意的是当我们创建hash表示默认存储结构，并不是dict，而是ziplist结构，可以参考redis之Ziplist数据结构，hash_max_ziplist_entries和hash_max_ziplist_value值作为阀值，hash_max_ziplist_entries表示一旦ziplist中元素数量超过该值，则需要转换为dict结构；hash_max_ziplist_value表示一旦ziplist中数据长度大于该值，则需要转换为dict结构。
