九宫格是一种比较古老的设计，它最基本的表现其实就像是一个三行三列的表格。其实它最初是在window的c/s结构中用得比较多，比如我们经常看到软件中的一个窗体，其实就是一个九宫格的典型应用，因为窗体需要在八个方向拉伸，所以在C/S软件中大量采用这种技术来布局设计。在B/S系统大行其道的当今社会，这种布局逐渐被一些网页设计师运用在网页中去，用得最多的就是在圆角框布局中应用。

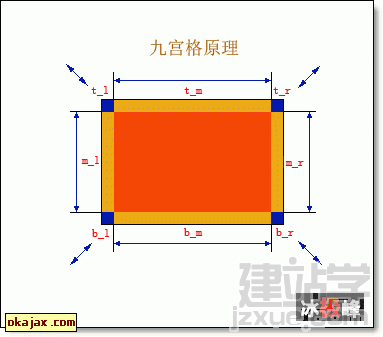

下图演示了九宫格的基本布局：

从上图可以看出，每一行包括三列，其中蓝色方块是顶角，这四个块是宽高固定的区域，而黄色的四个区域分别是四条边，这些都是要水平或垂直平铺的，而中间的橙色区域是装载内容的主要区域。

这样的结构是最有利于内容区域随屏幕分辩率不同而自动伸展宽高，这种结构也是网页设计师是最想要的一种布局结构，它灵动而从容。

下面我们就来实现它：

结构层：

因为它要适应八个方向的伸展，所以每个方向都用一个div来实现，少一个则灵活性就不足。那么根据这个原理，我们可以得到如下的结构：

样式层：

根据结构，我们可以写出基本的样式。基本实现原理，是利用将总容器.box设置为相对定位并设置overflow:hidden;让超出它的地方全部被切除，并将其里面的八个方向的div设为绝对定位，并将它们的z-index设置为2，然后将四个角容器分别设置到四个角落上。

.box{overflow:hidden;position:relative;}
.t_l,.t_m,.t_r,.b_l,.b_m,.b_r,.m_l,.m_r {position:absolute;z-index:2;}

注意：

这里有两个地方需要注意到：

1、就是t_m和b_m这两个容器是需要水平平铺的，所以需要将它的z-index设置为比左右两角的div的z-index的值低，我们将它设置为z-index:1;这样它就置于t_l和t_r的下面了，然后，我们设置它的宽度为100%，让它水平铺满整个第一行的宽度。

.t_m{ z-index:1;width:100%; }

2、对于m_l，m_r这两个div容器，因为要让背景向下垂直平铺，所以我们将它们的高度值设为一个非常大的值，我们将它设置为20000px，让它一直向下垂直平铺，然后因为总容器设置了overflow:hidden，会将多余的部分切除。

这样一个基本的九宫格布局就形成，你可以查看下面的演示模型。

本模型在以下浏览器中测试通过：

IE6、IE7、IE8、FF3、TT、Maxthon2.1.5、Opera9.6、Safari4.0、Chrome2.0。

<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd">
<html xmlns="http://www.w3.org/1999/xhtml">
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>基本的九宫格(http://www.cnblogs.com/binyong)</title>
<style type="text/css">
*{margin:0;padding:0;}
.box{overflow:hidden;position:relative;width:50%;margin:50px auto;padding:10px;background:#F34703;}
.t_l,.t_m,.t_r{position:absolute;top:0;z-index:2;height:10px;font-size:0%;}
.t_l{left:0;width:10px;background:blue;}
.t_m{z-index:1;width:100%;background:orange;}
.t_r{right:0;width:10px;background:blue;}
.m_l,.m_r{position:absolute;z-index:2;width:10px;}
.m_l{top:0px;left:0;z-index:1;background:orange;height:2000px;}
.m_r{top:0px;right:0;z-index:1;background:orange;height:2000px;}
.b_l,.b_m,.b_r{position:absolute;bottom:0;z-index:2;height:10px;font-size:0%;}
.b_l{left:0;width:10px;background:blue;}
.b_m{z-index:1;width:100%;background:orange;}
.b_r{right:0;width:10px;background:blue;}
.m_m{width:100%;font-size:12px;color:#fff;}
h3{text-align:center;font-size:14px;line-height:26px;}
.m_m p{line-height:22px;padding:0 20px;}
</style>
</head>
<body>
<div class="box">
<div class="t_l"></div>
<div class="t_m"></div>
<div class="t_r"></div>
<div class="m_l"></div>
<div class="m_m">
<h3>九宫格--基本模型</h3>
<p>这是一个九宫格基本布局模型，未加载任何图片，请随意拉伸缩放窗体大小，看看九宫格向各个方向自由伸展。</p>
<p>本模型测试在以下几个浏览器中完全通过：</p>
<p>IE6、IE7、IE8、FF3、TT、Maxthon2.1.5、Opera9.6、Safari4.0、Chrome2.0。</p>
<p style="text-align:right">更多原创请访问：<a href="http://www.cnblogs.com/binyong" title="去网站看看">冰极峰</a></p>
</div>
<div class="m_r"></div>
<div class="b_l"></div>
<div class="b_m"></div>
<div class="b_r"></div>
</div>
</body>
</html>

似乎到这儿就该结束了，然而….

要是细心的朋友在测试本模型时会发现，在IE6浏览器中，会与一个BUG不期而遇，那就是［IE6宽高值奇数1px BUG］，估且这么称呼吧，因为对于这个BUG，网络上并没有一个统一的称呼。

这个bug的激发条件是：
一个相对定位的父容器，其子容器采用绝对定位的方式向左或向右靠齐，当父容器的宽度值为奇数时，父容器与子容器之间会存在１px的间隙。不能完全紧贴在一起。

而我这个演示模型刚好满足了条件…

所以当你在IE6浏览器中缩小窗口，并进行拖拉缩放时，最右边和下面的两个小方块和父容器中会出现一个１px的空距。

如果你觉得不用考虑IE6的话，那么这种布局就已经基本满足你的需要了。

然而，对于一些比较追求完美的设计者来说，这是让人无法容忍的。
……
